Disjuntor: Para Que Serve e Por Que É Indispensável em Casa

Você sabe que aquele pequeno dispositivo no quadro de luz pode salvar sua família de um incêndio? O disjuntor é o guardião silencioso da sua casa, trabalhando 24 horas por dia para evitar tragédias elétricas.

Segundo dados do Corpo de Bombeiros, problemas elétricos causaram mais de 40% dos incêndios residenciais em 2024. A maioria poderia ter sido evitada com disjuntores adequados e em bom estado de funcionamento.

Neste guia definitivo, você vai descobrir exatamente para que serve um disjuntor, como ele funciona na prática e por que escolher o modelo certo faz toda a diferença na segurança do seu lar. Prepare-se para entender de vez esse dispositivo essencial que protege tudo o que você mais valoriza.

Sumário

• O Que É Um Disjuntor e Para Que Serve
• Como o Disjuntor Protege Contra Curtos-Circuitos
• Como o Disjuntor Evita Sobrecargas Perigosas
• Tipos de Disjuntores: Qual o Ideal Para Sua Casa
• Curvas de Atuação: B, C e D Explicadas
• Como Escolher a Amperagem Correta
• Sinais de Que Seu Disjuntor Precisa Ser Trocado
• Perguntas Frequentes
• Conclusão

O Que É Um Disjuntor e Para Que Serve Na Prática

O disjuntor é um dispositivo eletromecânico que funciona como um interruptor automático de segurança. Sua função principal é proteger toda a instalação elétrica da sua casa contra dois grandes perigos: curtos-circuitos e sobrecargas.

Pense no disjuntor como um guarda-costas da sua casa. Ele monitora constantemente a corrente elétrica que passa pelos fios. Quando detecta qualquer anormalidade que possa causar um incêndio ou danificar equipamentos, ele interrompe imediatamente o fornecimento de energia.

A Importância Vital do Disjuntor

Sem disjuntores adequados, sua casa estaria constantemente em risco. Cada vez que você liga vários aparelhos ao mesmo tempo ou acontece uma falha elétrica, os fios poderiam superaquecer e pegar fogo sem nenhuma proteção.

Dados alarmantes sobre a realidade brasileira:

• Instalações sem disjuntores aumentam em 300% o risco de incêndio elétrico
• 67% das casas construídas antes dos anos 2000 têm disjuntores subdimensionados
• Um disjuntor adequado pode evitar prejuízos de até R$ 50.000 em danos por incêndio
• A falta de manutenção em disjuntores causa 23% dos acidentes elétricos domésticos

Benefícios diretos de ter disjuntores de qualidade:

• Proteção automática contra incêndios causados por problemas elétricos
• Preservação da vida útil de eletrodomésticos caros como geladeira e TV
• Segurança para toda a família contra choques elétricos graves
• Facilidade para realizar manutenções elétricas de forma segura
• Valorização do imóvel com instalação elétrica moderna e protegida

O disjuntor também funciona como interruptor manual. Quando você precisa fazer qualquer manutenção elétrica, como trocar uma lâmpada ou instalar uma tomada nova, pode desligar o disjuntor específico daquele circuito e trabalhar com segurança total.

Se você está planejando melhorias na organização da cozinha ou reformando o banheiro, entender sobre disjuntores é fundamental para garantir que a parte elétrica esteja segura.

Como o Disjuntor Protege Contra Curtos-Circuitos

Curtos-circuitos são os vilões mais perigosos das instalações elétricas. Eles acontecem quando dois fios com cargas elétricas opostas entram em contato direto, sem nenhuma resistência entre eles.

O Que Acontece Durante Um Curto-Circuito

Imagine uma rodovia onde de repente todos os carros decidem ir na mesma direção ao mesmo tempo, em velocidade máxima. É exatamente isso que acontece com a eletricidade em um curto-circuito: a corrente elétrica dispara instantaneamente para valores absurdamente altos.

Consequências de um curto-circuito sem proteção:

• Temperatura dos fios pode ultrapassar 500°C em menos de 1 segundo
• Faíscas elétricas capazes de incendiar materiais próximos imediatamente
• Danos irreversíveis em todos os aparelhos conectados ao circuito
• Risco de explosão do próprio quadro de distribuição
• Possibilidade de choque elétrico fatal para quem estiver próximo

Como o Disjuntor Age Em Frações de Segundo

Internamente, o disjuntor possui uma bobina de fio enrolada sobre um núcleo metálico. Esse conjunto funciona como um eletroímã super sensível a variações de corrente.

No momento em que a corrente elétrica dispara devido ao curto-circuito, essa bobina cria instantaneamente um campo eletromagnético muito forte. Esse campo atrai com força um mecanismo interno que desconecta os contatos elétricos, cortando a energia em milissegundos.

A velocidade de resposta é impressionante. Um disjuntor de qualidade detecta e interrompe um curto-circuito em menos de 0,05 segundos. Isso é mais rápido que um piscar de olhos, salvando sua casa de danos graves.

Exemplo prático do dia a dia:

Você está perfurando a parede para pendurar um quadro e acidentalmente fura um cabo elétrico escondido. Os fios fase e neutro se tocam instantaneamente. Sem você perceber nada, o disjuntor já detectou o problema e cortou a energia daquele circuito, evitando que as faíscas iniciem um incêndio dentro da parede.

Como o Disjuntor Evita Sobrecargas Perigosas

Sobrecargas são problemas mais silenciosos, mas igualmente perigosos. Elas acontecem quando você conecta muitos aparelhos ao mesmo tempo em um circuito que não foi projetado para aquela demanda de energia.

Entendendo o Perigo das Sobrecargas

Diferente do curto-circuito que é instantâneo, a sobrecarga age devagar, como um inimigo paciente. Os fios começam a esquentar gradualmente, derreteendo o isolamento plástico aos poucos até que eventualmente pegam fogo.

É como encher um balão além da capacidade. No começo, parece que está tudo bem. O balão vai esticando, esticando, até que de repente estoura. Com os fios elétricos, quando "estouram", o resultado é um incêndio.

O Mecanismo Térmico de Proteção

Para proteger contra sobrecargas, o disjuntor possui um segundo mecanismo de defesa: o elemento bimetálico. É uma lâmina feita com dois metais diferentes colados um no outro.

Como funciona na prática:

Quando a corrente elétrica passa pelo disjuntor acima do limite seguro, essa lâmina bimetálica começa a esquentar. Como os dois metais têm expansão térmica diferente, a lâmina vai curvando conforme aquece.

Quando a curvatura atinge determinado ponto, ela aciona o mecanismo de desligamento e o disjuntor "cai". Isso geralmente leva de alguns segundos a poucos minutos, dependendo da intensidade da sobrecarga.

Situação real e muito comum:

É noite de inverno e você liga ao mesmo tempo: chuveiro elétrico de 5500W, aquecedor de 1500W e o micro-ondas de 1200W. Isso totaliza 8200W, mas o circuito suporta apenas 7000W com segurança.

O disjuntor detecta que a corrente está 17% acima do limite. Após cerca de 3 minutos nessa condição, o elemento bimetálico esquentou o suficiente, curvou e desarmou o disjuntor. Você teve que escolher desligar um dos aparelhos, mas sua casa não pegou fogo.

Para evitar sobrecargas, é importante distribuir bem os aparelhos. Se você está planejando instalar novos eletrodomésticos, considere também verificar se o consumo de energia da sua casa está adequado.

Tipos de Disjuntores: Qual o Ideal Para Sua Casa

Nem todo disjuntor é igual. Existem diferentes tipos, cada um projetado para situações específicas. Escolher o tipo errado pode deixar sua casa desprotegida ou causar desligamentos irritantes sem necessidade.

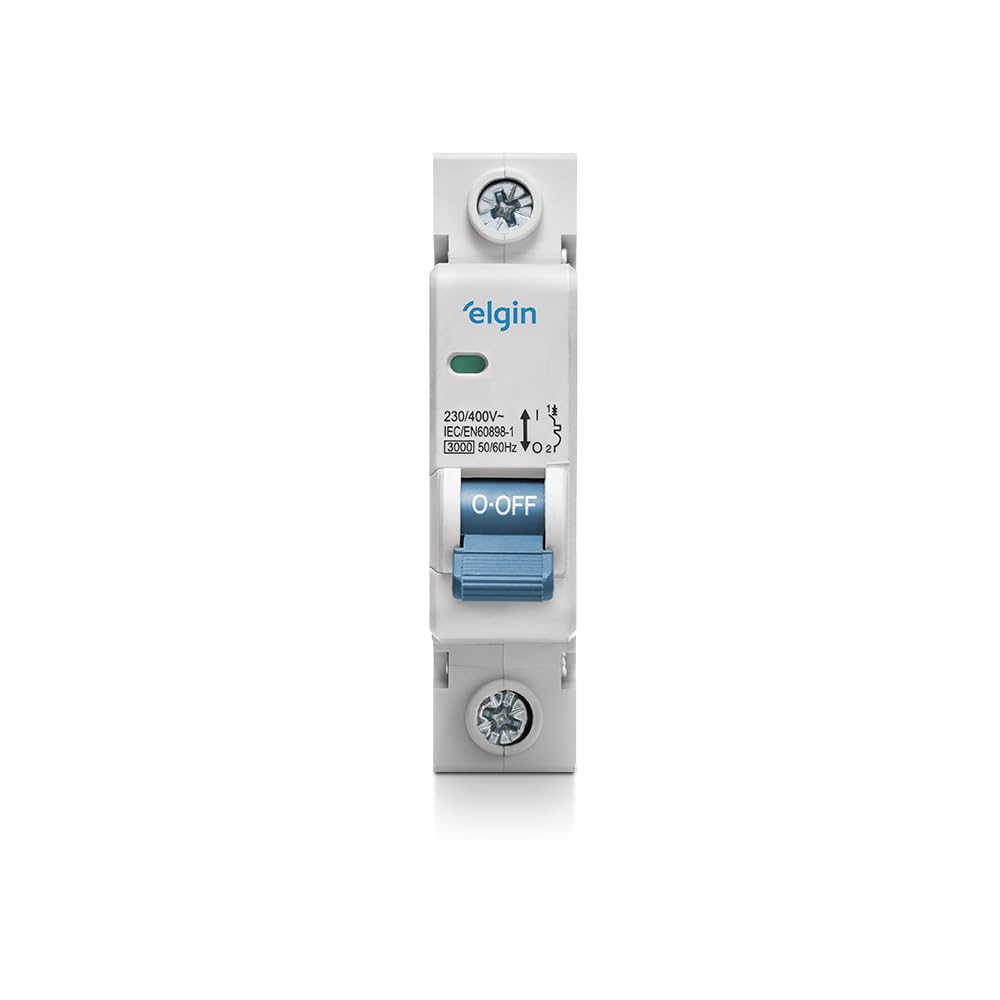

Disjuntor Monopolar: Para Circuitos Simples

O disjuntor monopolar protege circuitos com apenas uma fase de energia, geralmente de 127V. É o tipo mais comum em instalações residenciais brasileiras.

Principais aplicações:

• Circuitos de iluminação de todos os cômodos
• Tomadas de uso geral na sala e quartos
• Pequenos eletrodomésticos como liquidificador e ferro de passar
• Circuitos de 127V em geral

Características importantes:

• Ocupa apenas um espaço no quadro de distribuição
• Amperagens comuns: 10A, 16A, 20A, 25A e 32A
• Mais econômico e fácil de instalar
• Ideal para cargas de até 3000W em 127V

Na prática, você vai encontrar vários disjuntores monopolares no seu quadro de luz. Cada um protegendo um circuito diferente: um para a iluminação, outro para as tomadas da sala, outro para os quartos e assim por diante.

Disjuntor Bipolar: Para Cargas Potentes

O disjuntor bipolar protege circuitos que usam duas fases de energia, criando 220V. É essencial para equipamentos mais potentes que precisam de mais voltagem.

Onde você precisa de bipolar:

• Chuveiro elétrico (o maior vilão do consumo)
• Ar-condicionado de qualquer potência
• Torneira elétrica da cozinha
• Forno elétrico embutido
• Máquina de lavar roupas e secar
• Aquecedor elétrico de alta potência

Vantagens do sistema bifásico:

• Permite usar aparelhos de até 7500W com segurança
• Reduz a corrente necessária, esquentando menos os fios
• Desliga simultaneamente as duas fases em caso de problema
• Obrigatório por norma para circuitos acima de 4400W

Um detalhe crucial: o disjuntor bipolar ocupa dois espaços no quadro, mas é um único dispositivo. Quando ele desarma, corta as duas fases ao mesmo tempo, garantindo segurança total.

Disjuntor Tripolar: Para Sistemas Trifásicos

O disjuntor tripolar é usado em instalações que recebem três fases de energia, criando 220V ou 380V. É mais raro em residências, mas essencial em algumas situações específicas.

Aplicações residenciais do tripolar:

• Motores elétricos trifásicos de portões automáticos
• Sistemas de ar-condicionado central
• Elevadores residenciais
• Saunas elétricas de alta potência
• Circuitos de piscinas aquecidas

Quando você precisa de trifásico:

Se sua casa tem fornecimento trifásico da concessionária, geralmente o disjuntor geral será tripolar. Além disso, qualquer equipamento industrial adaptado para uso residencial precisará de proteção tripolar adequada.

Disjuntor Termomagnético: O Mais Completo

Os disjuntores termomagnéticos são os mais utilizados atualmente porque combinam ambas as proteções em um único dispositivo: a bobina magnética para curtos-circuitos e o elemento bimetálico para sobrecargas.

Por que escolher termomagnético:

• Proteção dupla em um único dispositivo
• Resposta rápida para situações de emergência
• Resposta gradual para sobrecargas temporárias
• Padrão moderno seguindo normas técnicas atuais
• Melhor relação custo-benefício no mercado

Praticamente todos os disjuntores modernos vendidos são termomagnéticos. Os modelos antigos apenas térmicos ou apenas magnéticos estão obsoletos e não oferecem proteção completa.

Disjuntor DR (Diferencial Residual)

O disjuntor DR merece atenção especial. Ele não substitui os disjuntores termomagnéticos, mas adiciona uma camada extra de proteção contra choques elétricos.

Como o DR salva vidas:

O disjuntor DR detecta diferenças mínimas de corrente entre os fios fase e neutro. Quando alguém leva um choque e a corrente "escapa" pelo corpo da pessoa, o DR identifica essa diferença e corta a energia em 0,03 segundos.

Onde o DR é obrigatório por norma:

• Todos os circuitos de banheiros e áreas molhadas
• Circuitos externos e tomadas de jardim
• Áreas de serviço e lavanderia
• Qualquer ambiente onde há risco de contato com água
• Recomendado para toda a instalação em casas com crianças

Para quem está montando uma cozinha completa ou reformando o banheiro, o DR não é luxo: é necessidade básica de segurança.

Curvas de Atuação: B, C e D Explicadas De Forma Simples

Além dos tipos, os disjuntores têm diferentes curvas de atuação, identificadas pelas letras B, C e D. Isso determina quão sensível o disjuntor é a picos momentâneos de corrente.

Curva B: Para Cargas Resistivas

Disjuntores curva B são os mais sensíveis. Eles desarmam quando a corrente atinge de 3 a 5 vezes a corrente nominal.

Onde usar curva B:

• Circuitos de iluminação com lâmpadas incandescentes ou LED
• Chuveiros elétricos e torneiras elétricas
• Aquecedores elétricos resistivos
• Circuitos sem motores ou cargas indutivas

Por exemplo: um disjuntor de 20A curva B vai desarmar se a corrente ultrapassar 60A a 100A. Isso protege eficientemente circuitos que não têm picos de corrente de partida.

Curva C: O Padrão Residencial

A curva C é o meio-termo perfeito para a maioria das aplicações residenciais. Eles desarmam entre 5 a 10 vezes a corrente nominal.

Aplicações ideais da curva C:

• Circuitos de tomadas de uso geral
• Ar-condicionado residencial
• Máquinas de lavar roupas e louças
• Fornos micro-ondas
• Geladeiras e freezers
• Qualquer circuito com motores pequenos

Essa curva tolera os picos de partida de motores (que podem ser 6 vezes a corrente normal por 1 segundo) sem desarmar desnecessariamente, mas ainda protege contra sobrecargas e curtos-circuitos.

Curva D: Para Cargas Industriais

Os disjuntores curva D são os menos sensíveis, desarmando entre 10 a 20 vezes a corrente nominal. São raros em residências normais.

Quando você precisa de curva D:

• Motores elétricos de grande porte
• Transformadores de potência
• Equipamentos industriais pesados
• Máquinas com alta corrente de partida

A menos que você tenha uma oficina profissional em casa ou equipamentos industriais, provavelmente nunca precisará de disjuntores curva D.

Como Escolher a Curva Certa

A regra prática é simples: use curva B para resistências puras, curva C para circuitos mistos com motores pequenos e deixe a curva D para aplicações industriais.

Erro comum que causa problemas:

Instalar disjuntor curva B em circuito de ar-condicionado. Resultado: toda vez que o compressor liga, o pico de corrente faz o disjuntor desarmar. Você fica sem ar-condicionado mesmo sem ter nenhum problema real.

A solução: trocar por curva C no mesmo valor de amperagem. O ar-condicionado liga normalmente e você continua protegido contra curtos e sobrecargas.

Como Escolher a Amperagem Correta Do Disjuntor

Escolher a amperagem errada do disjuntor é um erro perigoso e extremamente comum. Muita gente acha que quanto maior a amperagem, melhor. Isso é falso e perigoso.

A Regra de Ouro: Proteger o Cabo, Não o Equipamento

O disjuntor existe principalmente para proteger os fios da instalação, não os aparelhos. Se você colocar um disjuntor grande demais, ele vai deixar os fios esquentarem além do seguro antes de desarmar.

Exemplo prático de erro grave:

Você tem um cabo de 2,5mm² que suporta no máximo 21A com segurança. Se instalar um disjuntor de 40A nesse circuito, quando a corrente chegar a 30A, o cabo vai derreter e pegar fogo, mas o disjuntor não vai desarmar porque ainda está abaixo do limite de 40A.

Tabela Prática: Cabo x Disjuntor

Aqui está a combinação correta entre bitola do cabo e amperagem do disjuntor:

Bitola do Cabo	Corrente Máxima	Disjuntor Máximo	Aplicações Típicas
1,5mm²	15A	10A	Iluminação geral
2,5mm²	21A	16A	Tomadas de uso geral
4mm²	28A	25A	Ar-condicionado médio
6mm²	36A	32A	Chuveiro elétrico
10mm²	50A	40A	Chuveiro alta potência

Calculando a Amperagem Necessária

Para calcular qual disjuntor você precisa, use esta fórmula simples:

Amperagem = Potência (W) ÷ Tensão (V)

Exemplo prático: chuveiro de 5500W em 220V:

• 5500 ÷ 220 = 25A
• Você precisa de um disjuntor de pelo menos 25A, mas idealmente 32A para ter margem de segurança

Margem de segurança recomendada:

Sempre escolha o disjuntor com amperagem 20% a 25% acima do calculado. Isso garante que o disjuntor não vai ficar no limite e vai durar mais tempo.

Para um circuito que calculou 25A, use um disjuntor de 32A (próximo valor comercial acima). Mas lembre-se: o cabo deve suportar os 32A também.

Erro Fatal: Aumentar o Disjuntor Porque Desliga Muito

Muita gente comete esse erro gravíssimo: o disjuntor vive desarmando, então simplesmente trocam por um de amperagem maior. Isso é extremamente perigoso.

Se o disjuntor desarma com frequência, o problema não é o disjuntor. O problema é sobrecarga real no circuito. A solução correta é:

1. Distribuir melhor os aparelhos em circuitos diferentes
2. Criar um novo circuito exclusivo para aparelhos potentes
3. Verificar se há curto-circuito ou cabo danificado
4. NUNCA simplesmente aumentar a amperagem do disjuntor

Aumentar o disjuntor sem aumentar a bitola do cabo é criar uma bomba-relógio elétrica na sua casa.

Sinais de Que Seu Disjuntor Precisa Ser Trocado Urgentemente

Disjuntores não duram para sempre. Com o tempo e o uso, eles se desgastam e perdem eficiência. Reconhecer os sinais de problema pode evitar um incêndio.

Desarme Frequente Sem Motivo Aparente

Se o disjuntor desarma constantemente, mesmo sem sobrecarga ou curto-circuito visível, ele provavelmente está com o mecanismo interno desgastado.

Teste simples para verificar:

Desligue todos os aparelhos do circuito. Se mesmo assim o disjuntor continuar desarmando sozinho, ele está com defeito e deve ser substituído imediatamente.

Disjuntores desgastados podem desarmar com valores de corrente menores que o especificado, causando transtorno. Pior ainda: em alguns casos, podem não desarmar quando deveriam, deixando você sem proteção.

Aquecimento Excessivo do Disjuntor

É normal o disjuntor ficar levemente morno durante o uso, especialmente os que protegem circuitos de alta potência. Mas se ele esquenta a ponto de você não conseguir tocar, há problema grave.

Causas comuns de aquecimento:

• Contatos internos oxidados ou queimados
• Aperto insuficiente dos parafusos de conexão
• Disjuntor subdimensionado para a carga
• Fim da vida útil do dispositivo

Um disjuntor muito quente pode falhar justamente no momento em que você mais precisa dele. Além disso, o calor excessivo acelera ainda mais a degradação interna, criando um ciclo perigoso.

Marcas de Queimado ou Cheiro de Plástico Queimado

Se você nota marcas escuras, derretimento do plástico ou sente cheiro de queimado próximo ao quadro de luz, desligue imediatamente o disjuntor geral e chame um eletricista de emergência.

Esses sinais indicam que houve arco elétrico ou superaquecimento grave. O disjuntor pode estar completamente comprometido e o quadro de distribuição inteiro pode precisar de manutenção.

Dificuldade Para Rearmar ou Desarmar

Um disjuntor saudável tem um "clique" firme e preciso ao ser ligado ou desligado. Se você precisa fazer força excessiva, se ele fica "mole" ou se parece que vai quebrar, o mecanismo interno está desgastado.

Sinais mecânicos de problema:

• Alavanca solta ou bamboleante
• Resistência irregular ao movimentar
• Não trava na posição ligado
• Desarma imediatamente ao tentar ligar

Esses sintomas indicam desgaste dos componentes mecânicos internos. Um disjuntor nessas condições pode falhar em proteger adequadamente sua instalação.

Idade Avançada da Instalação

Se sua casa tem mais de 15 anos e o quadro elétrico nunca foi revisado, chegou a hora de verificar todos os disjuntores. Mesmo sem sinais óbvios, eles podem estar operando fora das especificações.

A tecnologia dos disjuntores melhorou muito nas últimas décadas. Modelos modernos são mais precisos, confiáveis e seguros. Vale o investimento em trocar todo o quadro se for muito antigo.

Para quem está investindo em melhorias residenciais, seja na iluminação inteligente ou nos eletrodomésticos modernos, garantir que os disjuntores estejam adequados é fundamental.

Perguntas Frequentes

Ainda tem dúvidas sobre disjuntores? Aqui estão as respostas para as perguntas mais comuns:

Para que serve um disjuntor na instalação elétrica?

O disjuntor serve para proteger a instalação elétrica contra curtos-circuitos e sobrecargas, desligando automaticamente a energia quando detecta problemas. Ele evita incêndios, protege equipamentos e garante a segurança das pessoas na residência.

Qual a diferença entre disjuntor e fusível?

O fusível é descartável e precisa ser trocado após uso, enquanto o disjuntor pode ser rearmado manualmente após desarmar. Disjuntores são mais modernos, seguros e econômicos a longo prazo, além de oferecerem proteção mais precisa contra sobrecargas.

Como saber se meu disjuntor está com defeito?

Um disjuntor com defeito desarma com frequência sem motivo aparente, não rearma após ser acionado, apresenta aquecimento excessivo ou marcas de queimado. Se notar esses sinais, chame imediatamente um eletricista para substituição.

Posso trocar um disjuntor sozinho?

Não é recomendado trocar disjuntores sem conhecimento técnico. A manipulação do quadro de distribuição oferece risco de choque elétrico grave e arco voltaico. Sempre contrate um eletricista qualificado para qualquer trabalho no quadro elétrico.

Qual a vida útil de um disjuntor residencial?

Um disjuntor de qualidade tem vida útil média de 10 a 15 anos em condições normais de uso. Porém, fatores como quedas de energia frequentes, instalação inadequada ou sobrecarga constante podem reduzir significativamente essa durabilidade.

Por que meu disjuntor desliga sozinho à noite?

Isso geralmente indica sobrecarga no circuito. À noite, é comum ligar vários aparelhos simultaneamente como chuveiro, micro-ondas e TV. O disjuntor detecta que a corrente ultrapassou o limite seguro e desliga para proteger a fiação de superaquecimento.

Qual a diferença entre disjuntor monopolar, bipolar e tripolar?

O monopolar protege circuitos com uma fase (127V), bipolar protege duas fases (220V bifásico) e tripolar protege três fases (220V ou 380V trifásico). A escolha depende do tipo de instalação elétrica e dos equipamentos que serão ligados no circuito.

Conclusão

O disjuntor é muito mais que um simples interruptor no quadro de luz. Ele é o guardião silencioso que trabalha 24 horas por dia protegendo sua família contra incêndios elétricos, choques e danos em equipamentos caros. Entender como funciona e escolher o modelo adequado pode literalmente salvar vidas.

Agora você sabe exatamente para que serve cada tipo de disjuntor, como calcular a amperagem correta e identificar quando é hora de fazer manutenção. Com esse conhecimento, você está preparado para garantir que sua casa tenha a proteção elétrica que merece.

Não espere um problema acontecer para verificar seus disjuntores. Se sua instalação tem mais de 10 anos ou apresenta qualquer um dos sinais de alerta mencionados, chame um eletricista qualificado para uma revisão completa. O investimento em segurança elétrica é sempre menor que o custo de um incêndio ou acidente.
